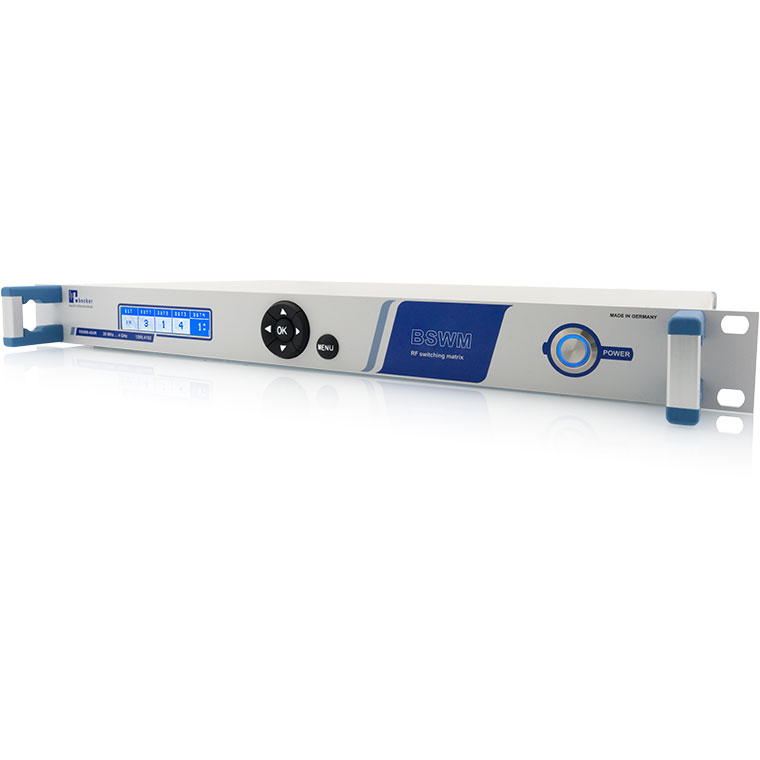

BSWM-4X8ER
Moderne Kommunikationsstandards wie Mobilfunk, WiFi, ISM und Bluetooth benötigen bidirektionale Signalverbindungen, unabhängig des Multiplexverfahrens TDD (Time Domain Division) oder FDD (Frequency Domain Division). Die BSWM-4X8ER ist die passende Lösung für flexible Verbindungen von Kommunikationstestern zu Prüflingen DUTs (Devices under Test) oder Transceivern zu Antennen. Das Gerät bietet acht parallele, bidirektionale Signalpfade, die flexibel auf acht identische Ausgänge geschaltet werden können. Aufgrund der extrem hohen Bandbreite ist das Gerät auch für die Verwendung mit aktuellen Standards wie Wi-Fi 6E und Wi-Fi 7 geeignet.
100 kHz ... 8500 MHz blockierend (bidirektional) Guided Webinterface 4X8 Ports
AC- und DC-Spannungsversorgung
Die BSWM-4X8ER kann sowohl mit einer AC-, als auch mit einer DC-Spannungsversorgung konfiguriert werden und ist damit stationär und mobil im vollen Funktionsumfang einsetzbar. Beide Varianten bieten einen breiten Eingangsspannungsbereich und sind mit diversen Schutzschaltungen ausgestattet.
Verschleißfreie Halbleiterschalter
In der BSWM sind neueste Halbleiterschalter verbaut, die eine schnelle Reaktion auf Betriebseingaben und eine unbegrenzte Anzahl von Schaltzyklen bei minimalem Wartungsaufwand garantieren.
Hohe Kanalisolation
Um eine unbeabsichtigte Signalkopplung zwischen verschiedenen Signaltypen zu verhindern, bietet das Gerät eine hohe Kanalisolation. Starke und schwache Signale benachbarter Funkkanäle beeinflussen sich gegenseitig nicht.
Vielseitige Kontrolle
Die BSWM-4X8ER ist für die maximale Benutzerfreundlichkeit mit mehreren Steuerungsoptionen ausgestattet. Neben dem lokalen MMI auf der Vorderseite, bietet das Gerät LAN- und USB-Schnittstellen, welche abhängig von den Anforderungen des Kunden die Bedienung des Systems über eine intuitive webbasierte grafische Benutzeroberfläche oder über SCPI-basierte ASCII-Befehle zulassen.
Synchroner Betrieb
Die BSWM-4X8ER bietet zwei Schaltmodi:
- Direkt: Jeder Schaltvorgang wird nach Empfang des Befehls ausgeführt.
- Synchron: Alle Schaltbefehle werden gespeichert, bis ein „SYNC“-Befehl den Schaltvorgang synchron ausführt.
Externer Trigger
Wie eine Reihe anderer Produkte der Becker Nachrichtentechnik GmbH verfügt auch die BSWM-4X8ER über einen TRIGGER IO-Port. Diese physikalische Schnittstelle ermöglicht es, Schaltvorgänge geräteübergreifend synchron auszuführen.
letzte Änderung: 11.01.2024
