WSDU-2X4SER
WSDU-2X4SER ist ein äußerst breitbandiger Multikoppler, der Signale von einem gemeinsamen Eingang auf 4 Ausgänge verteilt, jeweils in zwei unabhängigen Sektionen. Sektion A ist optimiert für Kurzwellensignale mit höchsten Anforderungen an Dynamik und Linearität, während Sektion B eine extrem hohe Bandbreite bietet. Das Gerät ist in Varianten mit AC- oder DC-Stromversorgung erhältlich.
Funkaufklärung 2 Eingänge, je 4 Ausgänge Sektion A: 200 kHz … 30 MHz Sektion B: 20 MHz ... 8000 MHz
Verlustfreie 1-zu-4-Signalaufteilung

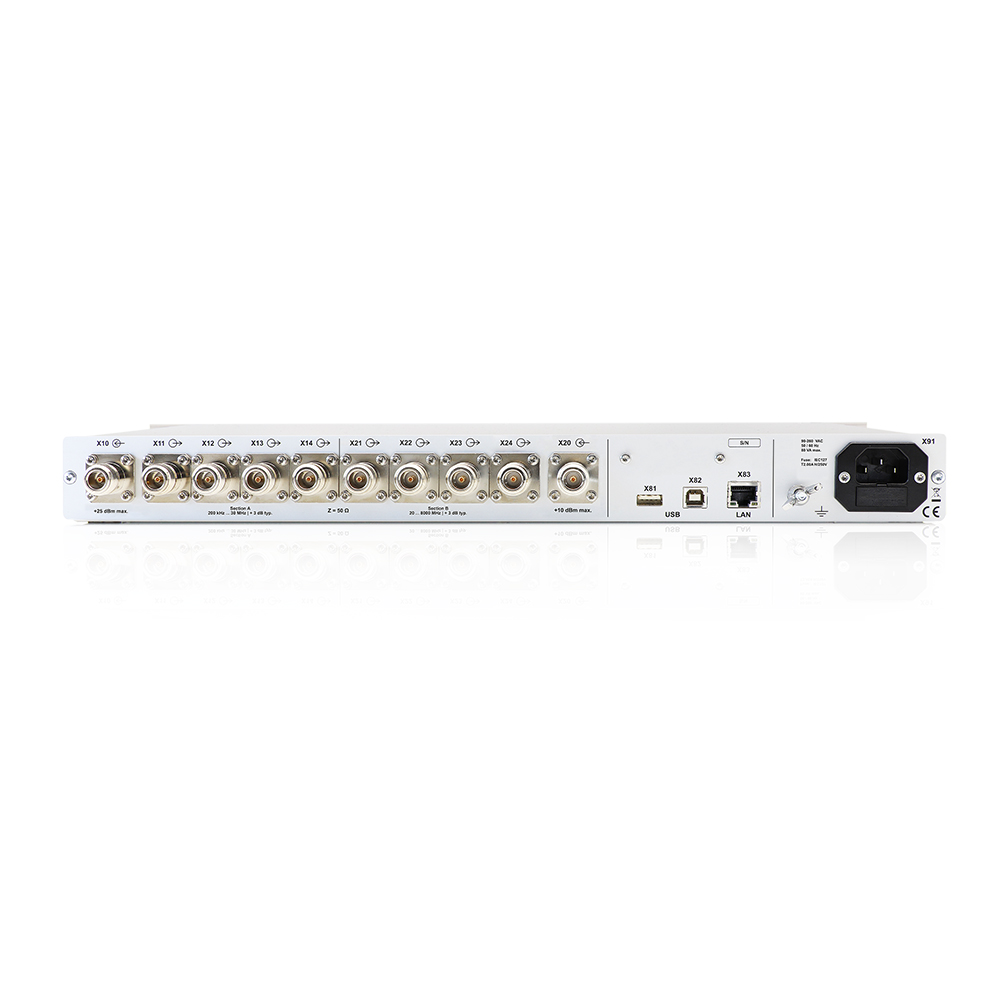

Das HF-Eingangssignal wird durch innovative breitbandige Low-Noise-Verstärker mit einem weiten Dynamikbereich verstärkt - schwache Signale werden linear verstärkt, selbst wenn sie neben sehr starken Signalen auftreten. Dadurch steht das verteilte Eingangssignal an den vier Ausgängen jeder Sektion ohne Verlust des Pegels zur Verfügung. Die Hardwarestrukturen der Aufteilungen bieten die beste Phasen- und Amplitudenbalance an allen Kanälen. Alle HF-Eingänge und -Ausgänge verfügen über Buchsen des Typs N.
Varianten für AC- und DC-Versorgung
Die WSDU-2X4SER ist in zwei Varianten erhältlich, sodass das Gerät mit AC- oder DC versorgt werden kann. Beide Varianten decken einen weiten Spannungsversorgungsbereich ab. Die DC Variante ist zusätzlich gegen Überspannung und Verpolung geschützt.
Geräteüberwachung

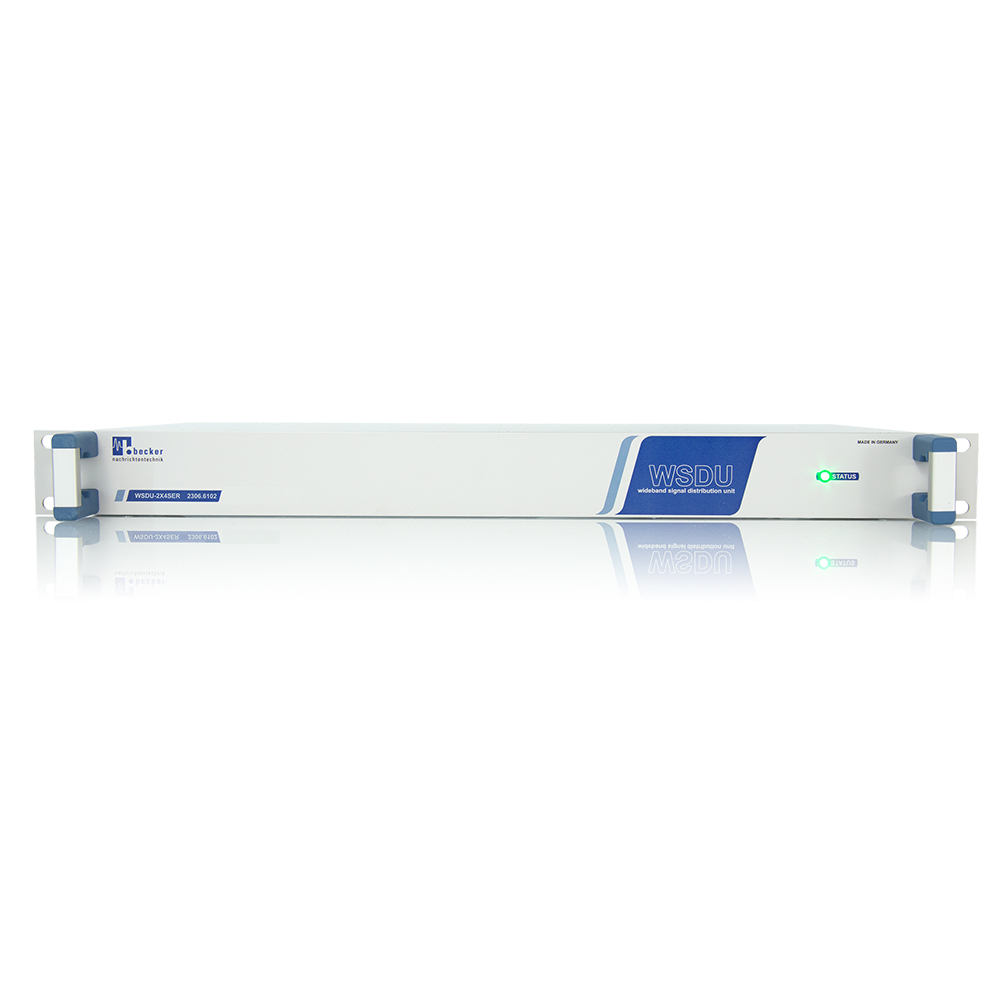

Das WSDU-2X4SER-Gerät ist mit einer integrierten Geräteüberwachungsfunktion ausgestattet, die eine optische Anzeige des Gerätezustands als Standard bietet. Für die Fernüberwachung steht eine Variante mit LAN- und USB-Fernschnittstellen zur Verfügung. Über die Fernschnittstellen können Informationen über Betriebspunkte der internen Breitbandverstärkerstufen, die Modultemperatur und die Gerätekennung in Form von ASCII-Zeichen abgefragt werden. Die Variante mit Fernüberwachung unterstützt SNMP (Simple Network Management Protocol), das eine Überwachung ohne großen Aufwand, selbst in komplexen Umgebungen, ermöglicht. Die WSDU-2X4SER ist in der Lage, Fehler zu erkennen und das überwachende System automatisch zu informieren.
letzte Änderung: 11.01.2018
