iAMP1700980043-R

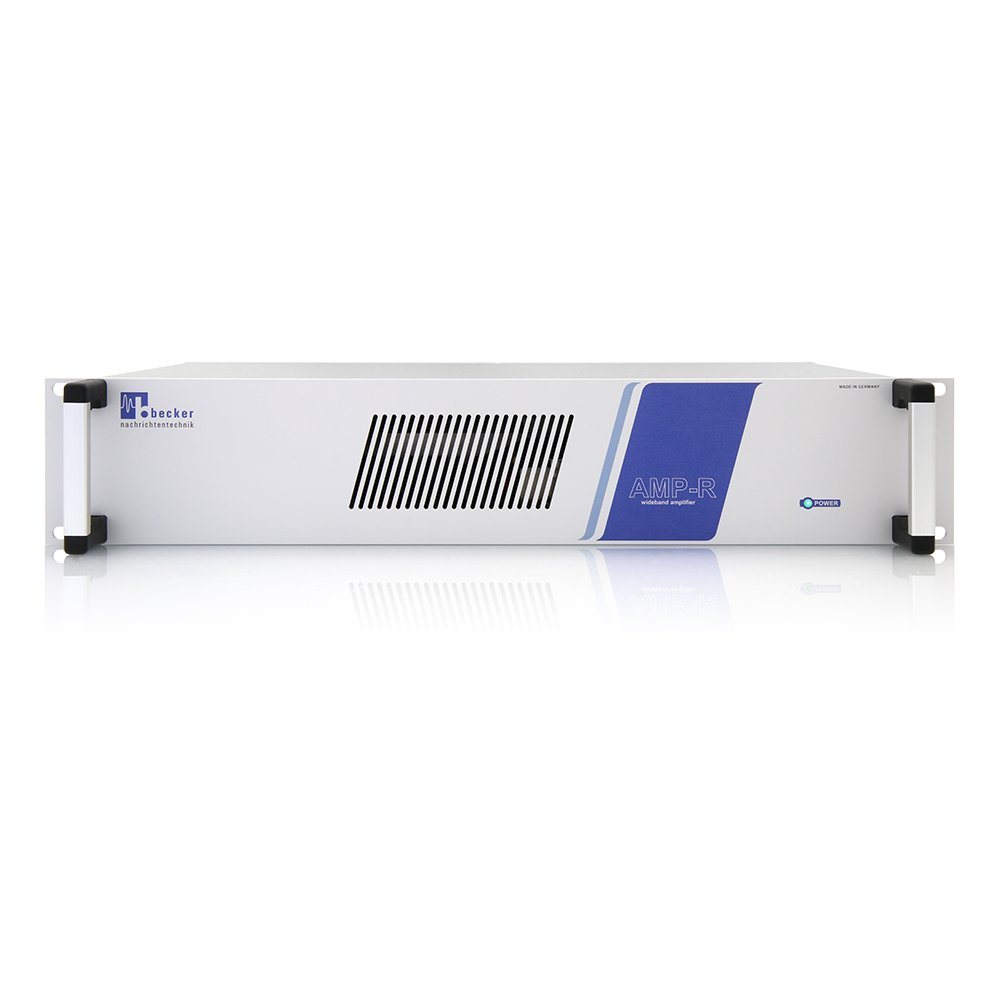

Mit dem iAMP1700980043-R bietet Becker Nachrichtentechnik einen All-In-One-Leistungsverstärker auf Halbleiterbasis an. Das Gerät liefert bis zu 20 W Ausgangsleistung im Frequenzbereich von 1700 MHz bis 9800 MHz.
Interne Pegelregelungen, sog. ALCs (Automatic Level Controls), sorgen für präzise und langzeitstabile Ausgangsleistungen und eliminieren Temperatureinflüsse, schwankende Eingangspegel und VSWR-Einflüsse. Der iAMP1700980043-R verfügt über zusätzlich über einen internen Generator für CW- und Pulssignale. Die Softwarefunktionen des lassen sich sowohl bequem über das Webinterface als auch per ASCII-Befehl steuern. Der Verstärker ist mit einem robusten Edelstahlgehäuse ausgestattet. Alle Verstärkermodelle der AMP-Serie sind in 50 Ohm Technologie konzipiert.
1700 ... 9800 MHz CW- und Pulsgenerator Guided Webinterface S-Parameter Messung 43 dBm | 20 W 19", 2HE Automatic Level Control (ALC)
Interne Sinus- und Pulssignalquellen
Der iAMP1700980043-R verfügt über frequenzstabile, interne Sinus- und Pulssignalquellen, die auf den HF- und den V/UHF Verstärkerpfad geschaltet werden können. Wahlweise können die Verstärkerzüge auch über externe Signalquellen gespeist werden. Für den Anschluss eines externen Signalgenerators verfügt das Gerät über einen Eingang.
Fernsteuerschnittstellen
Das Gerät kann über die Fernsteuerschnittstellen LAN und USB und kann mit ASCII Zeichenketten ferngesteuert werden. Über die Fernsteuerschnittstelle können Messwerte wie Gerätetemperatur, VSWR und HF-Ausgangsleistungen in beiden Ausgängen ausgelesen werden.
Grafische Bedienoberfläche
Alle relevanten Einstellungen des iAMP1700980043-R können über eine übersichtliche grafische Bedienoberfläche des Gerätes intuitiv vorgenommen werden.
VSWR Überwachung
Die Ausgangsleistungen und die Stehwellenverhältnisse an beiden Ausgängen werden permanent überwacht. Im Falle einer Überschreitung eines unzulässigen Stehwellenverhältnisses wird der Verstärkerzug automatisch deaktiviert.
Selbsttest Funktionen
Die Funktion wichtiger Schaltungsteile im iAMP1700980043-R wird während des Betriebs permanent überwacht. Im Falle einer Überschreitung von Sollwerten, wie der maximalen Betriebstemperatur, löst das Gerät eine Fehlermeldung aus.
Robustes Design

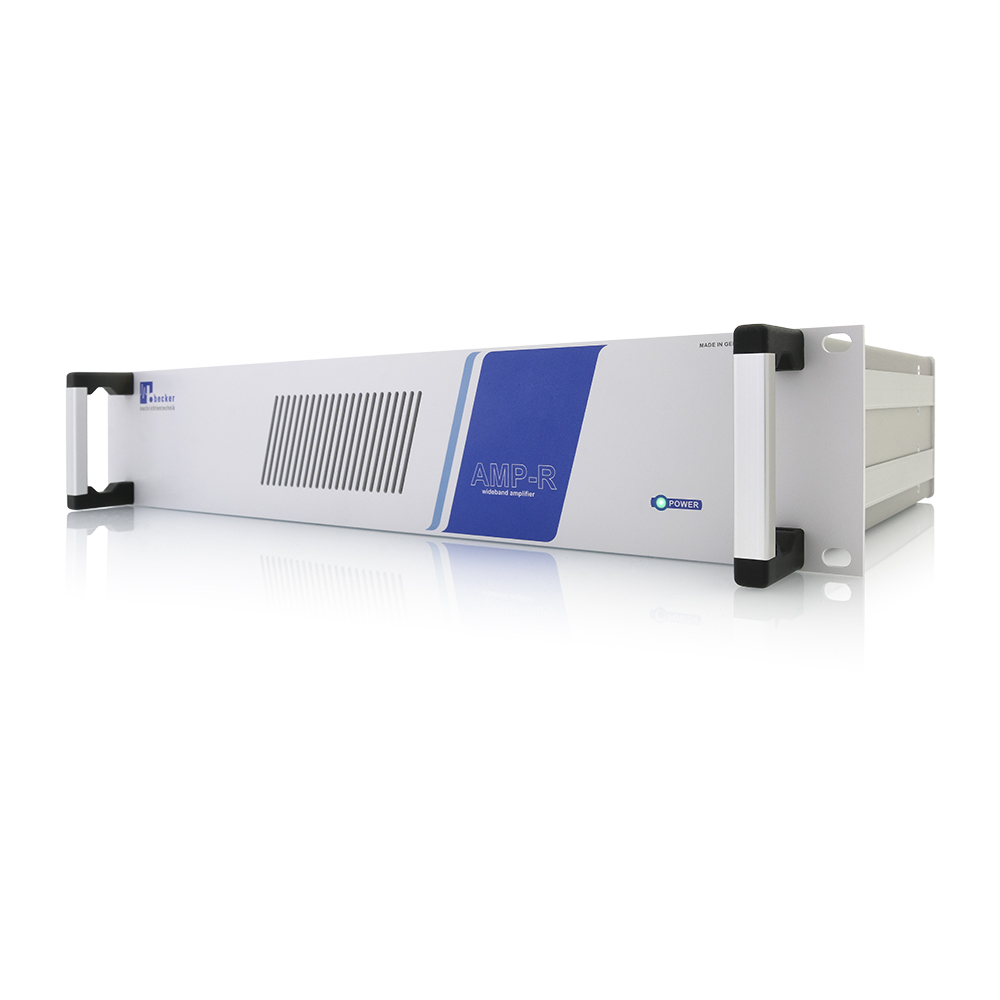

Der Verstärker ist in einem hochwertigem Gehäuse mit ansprechender Optik untergebracht und für die Montage in industrietauglichen 19"-Schranksystemen vorgesehen.
iAMP1700980043-VR: Variante zur Vektorsignalverarbeitung
VAR1: Vektorsignalgenerator
In der iAMP1700980043-VR-Variante integriert das Gerät einen softwaredefinierten Basisbandgenerator und einen I/Q-Modulator, um leistungsstarke Multistandard-Vektorsignale für drahtlose, Mobilfunk-, Automobil- und Rundfunkanwendungen zu erzeugen.
VAR2: S-Parameter-Messsatz
Das S-Parameter-Messset bietet die Möglichkeit der vektoriellen Messung der Rückflussdämpfung (S11) und Einfügungsdämpfung (S21) über einen angeschlossenen Prüfling. Diese Funktion eignet sich ideal zur Charakterisierung von Messgeräten wie z. B. Antennen. Für die S21-Messung ist das Gerät mit einem zusätzlichen MEAS-Anschluss ausgestattet.
