Modular RF Systems
Flexible modular system for customer specific system solutions without the effort of development and construction. The range of module types covers from active multicouplers, programmable attenuators, delay lines, RF switches, switching matrices, BIAS-Ts, RF filters up to bi-directional splitters and combiners.
8 Way Signal Conditioning Multicoupler
100 kHz ... 4000 MHz 1 input, 8 outputs 95.25 dB attenuation range Modular RF System Kit radio link testing air interface emulation handover emulation
8 Way Active Multicoupler
100 kHz ... 4000 MHz Broadcast, Satellite, GNSS 2.5 dB Gain 1 input, 8 outputs Modular RF System Kit

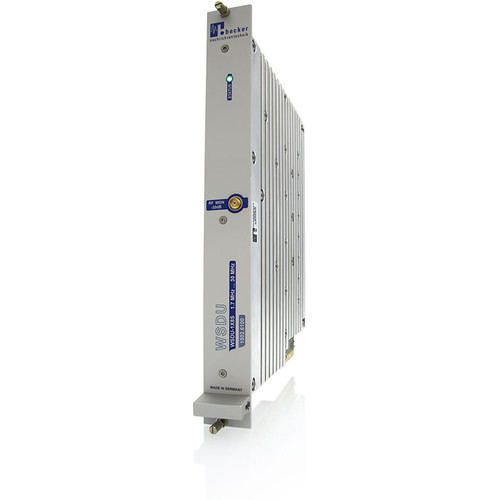

8 Way Shortwave Signal Distribution
radio monitoring 300 kHz ... 30 MHz 1 input, 8 outputs Modular RF System Kit High IP3 direction finding
Ultra Wideband 8 Way Multicoupler
radio monitoring 100 kHz ... 18000 MHz 1 input, 8 outputs Modular RF System Kit communication intelligence (COMINT) signal intelligence (SIGINT)
2 Channel 4 Way Multicoupler Signal Conditioning Multicoupler
100 kHz ... 4000 MHz 2 inputs, 4 outputs each 95.25 dB attenuation range Modular RF System Kit radio link testing air interface emulation handover emulation
2 Channel 4 Way Multicoupler
radio monitoring 20 ... 8000 MHz 3.5 dB gain Configurable to 1X8 2 inputs, 4 outputs each Modular RF System Kit direction finding
2 Channel 4 Way Multicoupler
100 kHz ... 4000 MHz Broadcast, Satellite, GNSS 1 dB Gain 2 inputs, 4 outputs each Modular RF System Kit
Wideband 8-Way Signal Conditioning Splitter/Combiner
Cellular, Wi-Fi, Military, R&D 500 ... 9000 MHz 95.25 dB attenuation range Modular RF System Kit
Wideband 2-Section 4-Way Bi-Directional Splitter/Combiner, 500 … 9000 MHz
Cellular, Wi-Fi, Military, R&D 500 ... 9000 MHz Modular RF System Kit
Wideband 2-Section 4-Way Signal Conditioning Splitter/Combiner
Cellular, Wi-Fi, Military, R&D 500 ... 9000 MHz 95.25 dB attenuation range Modular RF System Kit
8 Channel SPST Switch with DC Load Simulation
100 kHz ... 8500 MHz product validation non-reflective Open/Load/Short simulation Modular RF System Kit End-of-Line testing
8 Channel Non-reflective SPST Switch
100 kHz ... 8500 MHz product validation non-reflective Modular RF System Kit End-of-Line testing
2 Channel SP4T Switches plus 1 Channel SPDT Switch
100 kHz ... 8500 MHz product validation non-reflective Modular RF System Kit End-of-Line testing
4 Channel Non-reflective SPST Switch
100 kHz ... 8500 MHz product validation non-reflective Modular RF System Kit End-of-Line testing
Bi-directional 4X4 Switch Matrix
100 kHz ... 8500 MHz blocking (bi-directional) Cellular, Wi-Fi, Military, R&D 4X4 ports Modular RF System Kit
Non-Blocking 4X4 Switch Matrix
non-blocking radio monitoring 100 kHz / 20 MHz ... 4000 MHz 4 inputs, 4 outputs Modular RF System Kit
Extremely Wideband 4X4 Switch Matrix
non-blocking 20 ... 8000 MHz radio monitoring 4 inputs, 4 outputs Modular RF System Kit
5W Multicoupler for HTOL-Tests with ALC Capability
30 ... 2700 MHz Modular RF System Kit 5 W RF Power ALC (Automatic Level Control) reliability testing

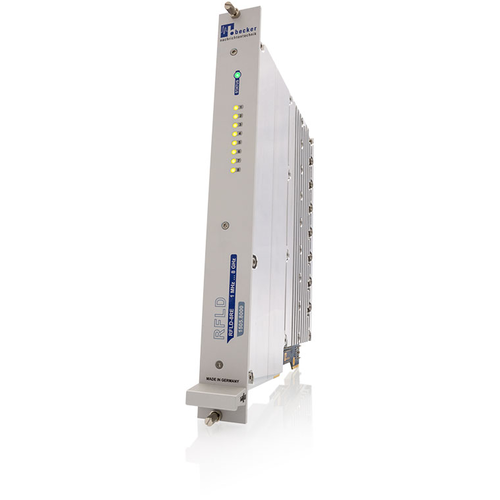

8 Channel True Power RF Level Detector
1 ... 8000 MHz 38 dB Dynamic Modular RF System Kit signal analysis RF level monitoring

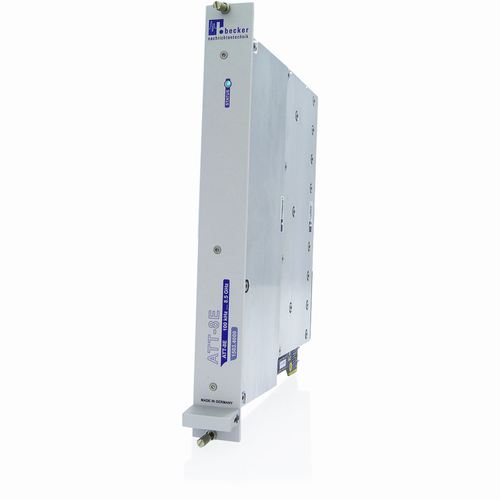

Digital Step Attenautor
100 kHz ... 8500 MHz Modular RF System Kit air interface emulation 31.75 dB attenuation range

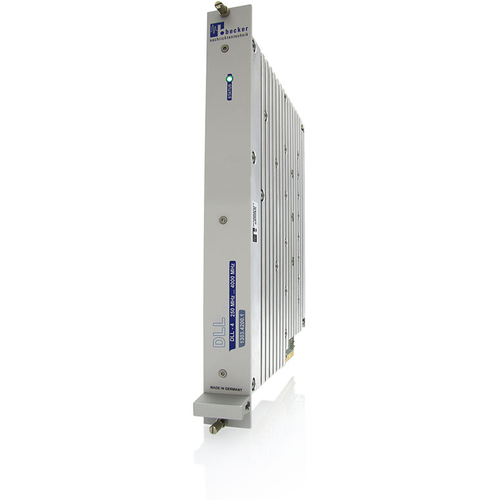

Programmable 4 Channel Delay Line
250 ... 4000 MHz 0 ... 1700 ps Modular RF System Kit beam forming MIMO

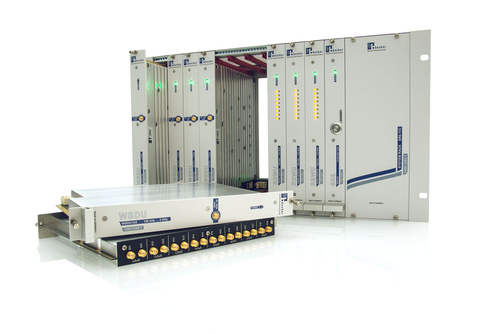

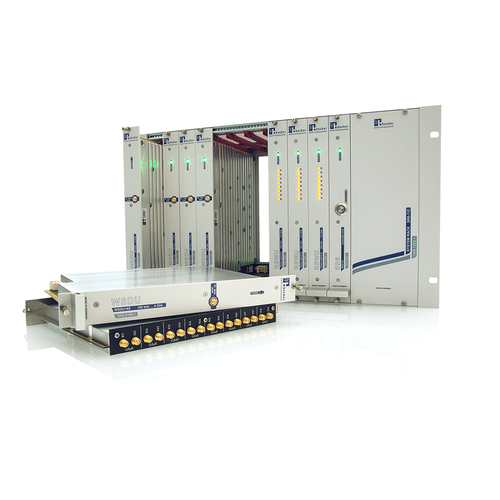

All types of modules are foreseen for a integration into the SR6-11C system platform. They are combinable.
Detail
The system can be integrated easily in applications with automatic sequences. It has a LAN and a USB remote interface. The instruction set builds automatically with the module assembling.
The control occurs with help of ASCII strings. Via the integrated graphic user interface (GUI) system parameters like network configuration are settable easily. The RF SMA female connectors are located on the rear sides of the modules.
Applikationen
Applications of system solutions are in the range of radio monitoring, signal distributions for broadcast and cellular, test and validation of infotainment and telematics components in production, development and service.
